はじめに

これらのプログラムは,国土地理院が刊行している「数値地図50mメッシュ(標高)」に収録されているMEMファイルを, 経度・緯度・標高(xyz形式)のテキストファイルに変換するものです.
GMT(the Generic Mapping Tools)でDEMを使用した地図を作製する際にご利用ください.

なお,このプログラムはデータを変換するもので,地図を描くツールではありません.
あしからず

プログラムの解説

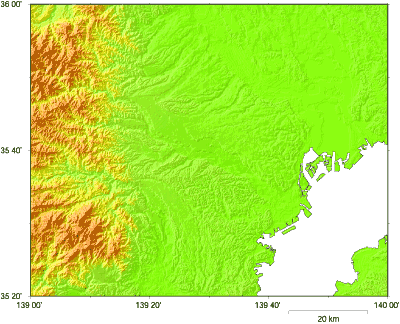

(陰影付き)段彩図

mem2xyz

mem2xyzはMEMファイルから標高を読取り,経度・緯度・標高(タブ区切り;xyz形式)に変換します.
GMTで blockmedian/blockmode→surface→grdgradientおよびgrdimageコマンドを組み合わせることによって, 陰影付き段彩図(レリーフ図)を作成することができます.

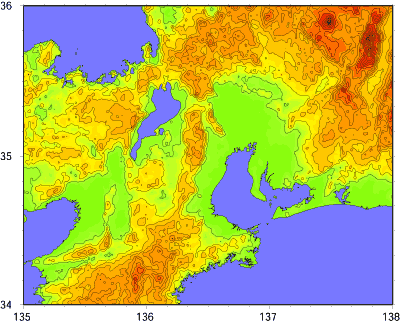

接峰面図

mem2seppo

mem2seppoはMEMファイルを任意サイズのグリッドに区切り,そのグリッド内の最高標高と その地点の緯度・経度をxyz形式のファイルに出力します.
mem2xyzと同様に,GMTのblockmedian/blockmode→surfaceおよびgrdcontourコマンドを使用することによって, 接峰面図(等高線図)を作成することができます.
